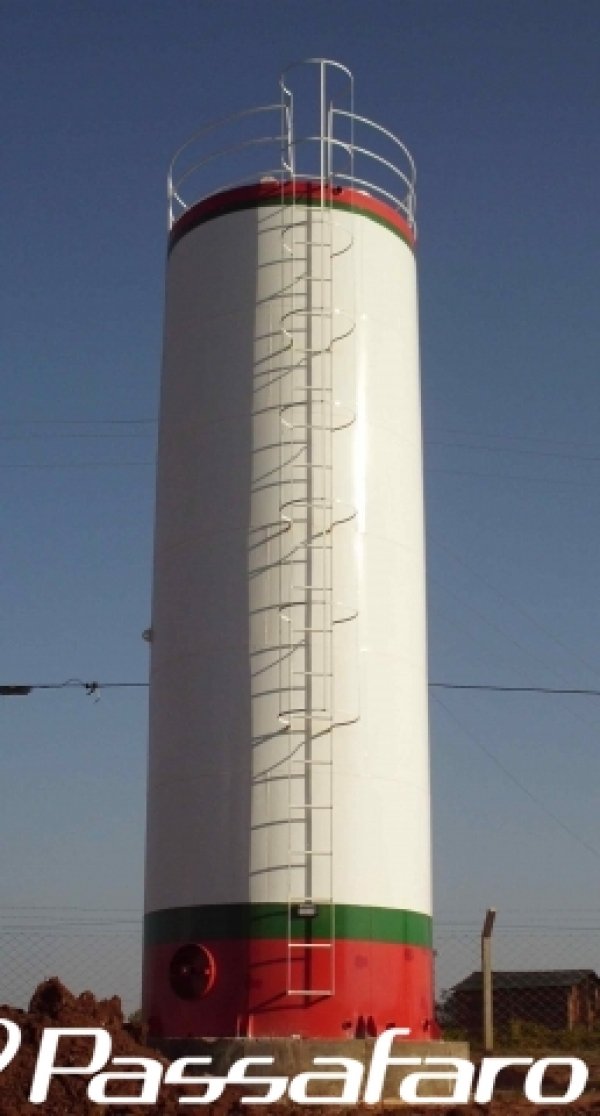

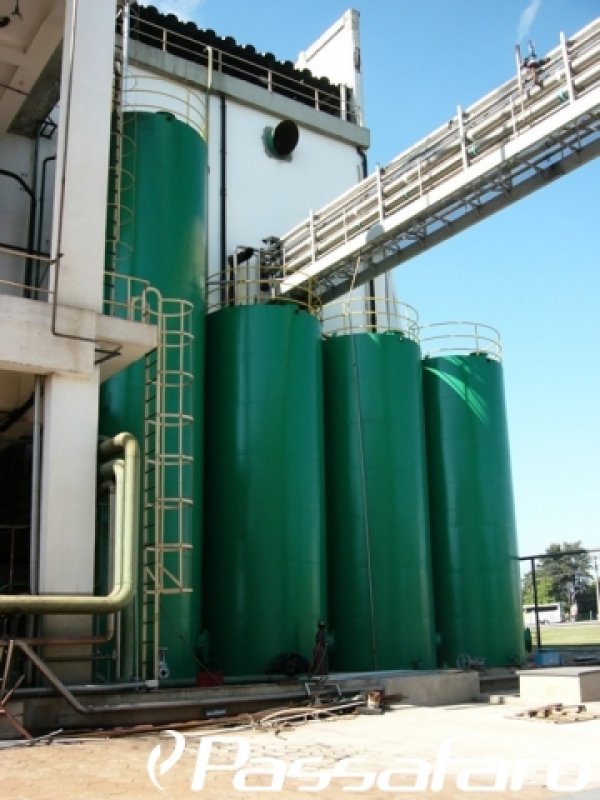

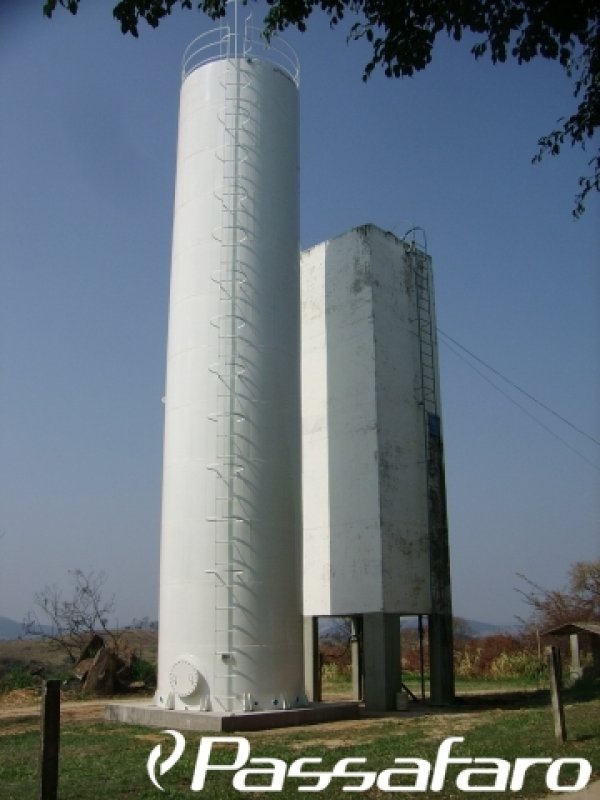

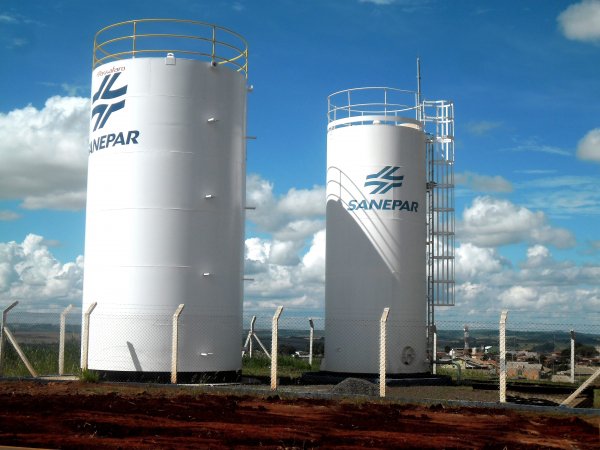

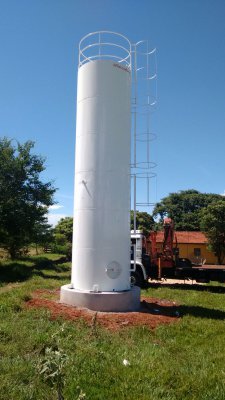

Reservatório Modelo Tubular - Castelo d'água

REFERÊNCIA NO MERCADO

A Passafaro em reconhecimento a qualidade de seus produtos e melhoria contínua de seus processos tem se tornado referência no mercado de Reservatórios de Água Modelo Tubular Vertical a nível nacional. Sempre respeitando as normas de qualidade com atendimento especial a todos nossos clientes.

CONEXÕES:

01 (uma) entrada Ø 1" ½" , 02 (duas) saídas Ø 2", 01 (um) dreno Ø ¾".
Podendo ser configurado com a necessidade do projeto.

ACESSÓRIOS:

01 (uma) escada interna tipo marinheira sem guarda corpo, 01 (uma) escada externa tipo marinheira com guarda corpo, 01 (uma) boca de visita no teto Ø 450 mm, 01 (uma) boca de inspeção no costado de Ø 450 mm, 01 guarda corpo de proteção em todo o perímetro do teto, altura de 1.000 mm, e 01 (uma) luva suporte de pára-raios Ø 2"- com rosca BSP.

MATERIAIS/SOLDAS:

Especificação do aço de acordo com projeto da PASSAFARO. Qualidade estrutural ASTM-A-283-Grau C/ASTM A-36 de alta resistência à corrosão e de qualidade estrutural, a qual garante a sua carga, pressão, altura, e momento fletor. Soldas internas e externas, executadas por profissionais qualificados, alta resistência à fundição e penetração nas chapas de acordo com a norma (ASME - Section IX-Boiler and pressure vessel code) para procedimentos de soldagem.

REVESTIMENTO, PINTURA INTERNA E EXTERNA:

Jateamento interno e externo, com granalha de aço, padrão SA3 - Metal Branco.

Pintura Interna Dupla:

Aplicação de duas demãos epóxi poliamida anticorrosivo alquidico, de alta resistência química e mecânica conforme a NBR 7831. Espessura de 300 micrometros cada, com 70% sólidos por volume. Esta aplicação de epóxi atende a norma norte americana 175.300/FDA (FOOD AND DRUG ADMINISTRACION REGULATION), e a resolução 45/77 do "INSTITUTO ADOLFO LUTZ" e resolução 105/99 da Agência Nacional de Vigilância Sanitária para alimentos aquosos não ácidos a temperatura ambiente.

Pintura Externa Dupla:

Aplicação de primer - Anticorrosivo alquídico numa espessura de 120 micrometros na cor vermelha
Aplicação de esmalte sintético alquidico industrial em aspecto brilhante na cor branca de acordo com NBR 7833 e Norma PETROBRÁS N-2492-B.

FUNDAÇÕES:

A empresa fabricante fornecerá desenho Ilustrativo de locação da base civil.

GARANTIA:

Garantia de 05 anos contra defeitos de fabricação, e Garantia de 02 anos contra defeitos de pintura.

INCLUSOS NO FORNECIMENTO DA PASSAFARO:

Todos os materiais para a construção mecânica do reservatório.
ART - Anotação de responsabilidade técnica de fabricação, e montagem do equipamento.

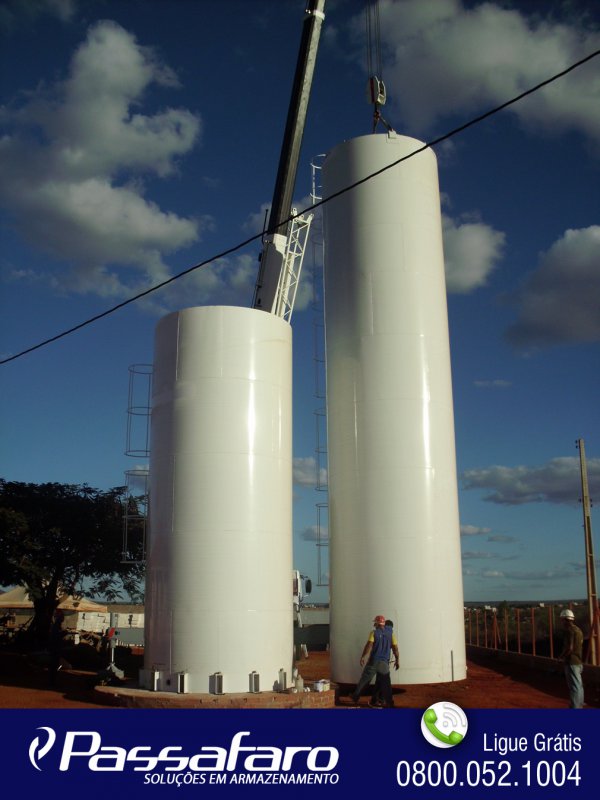

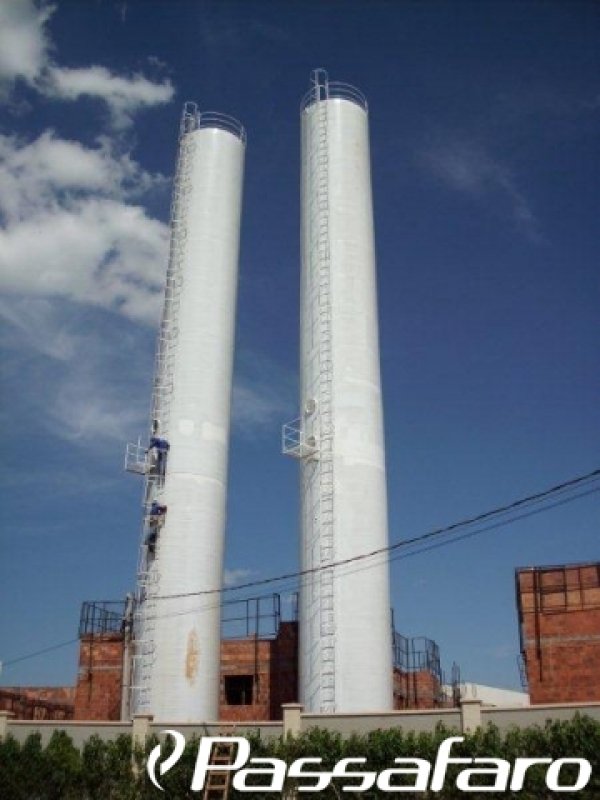

• Reservatório Metálico Modelo Tubular
• Reservatório Metálico Modelo Tubular
• Reservatório Metálico Modelo Tubular
• Reservatório Metálico Modelo Tubular
• Reservatório Metálico Modelo Tubular
• Reservatório Metálico Modelo Tubular

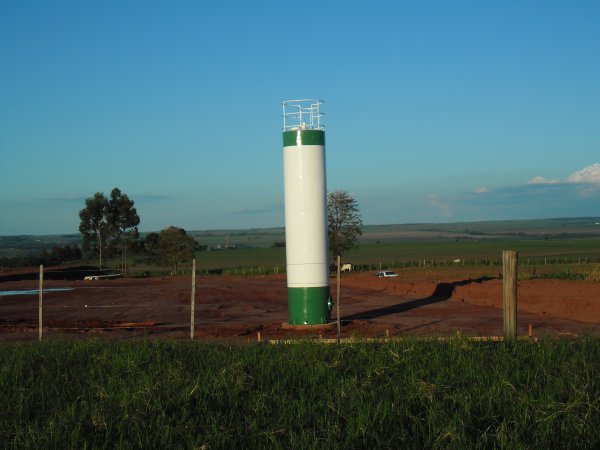

• Caixa de Água Metálica Tubular
