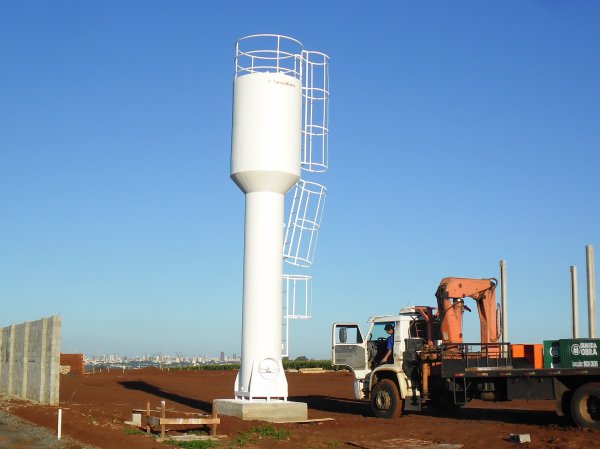

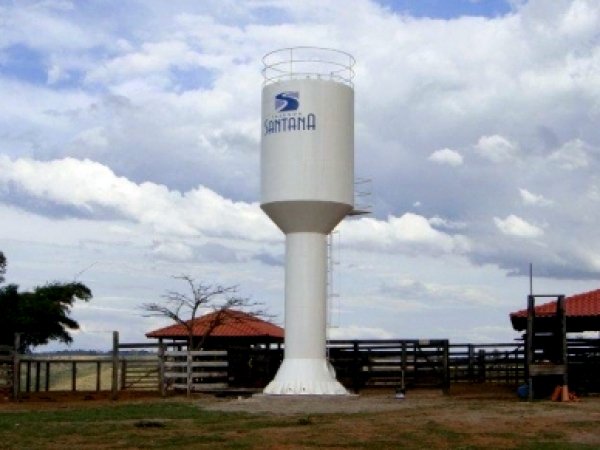

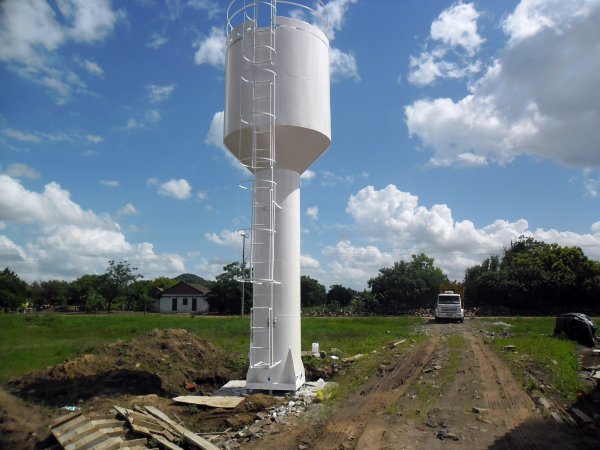

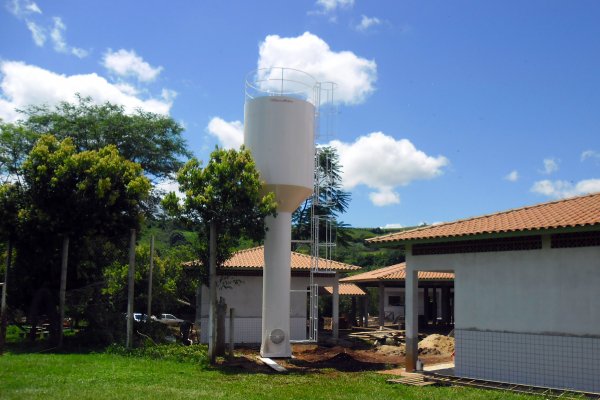

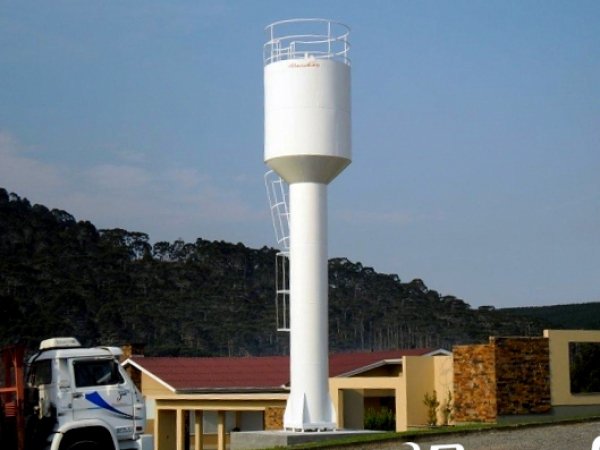

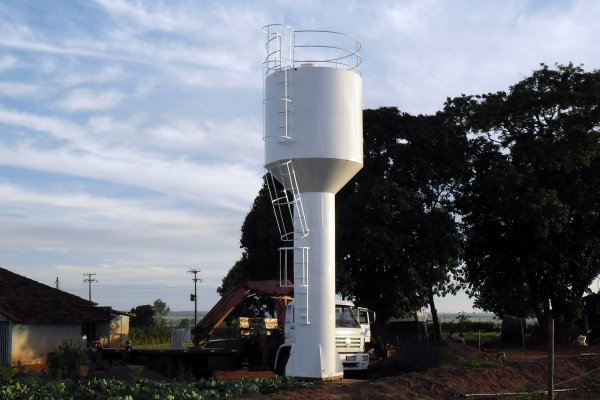

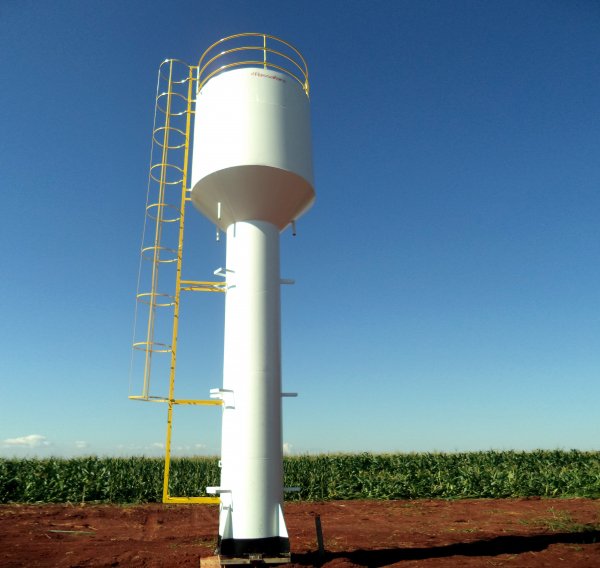

Reservatório Modelo Taça com Água na Coluna

• Ecada externa tipo marinheira com guarda corpo
• Boca de visita no teto Ø 450 mm
• Boca de inspeção no costado de Ø 450 mm
• Guarda corpo de proteção em todo o perímetro do teto, altura de 1.000 mm
• Luva suporte de pára-raios Ø 2"- com rosca BSP.

MATERIAIS/ SOLDAS

Especificação do aço de acordo com projeto da PASSAFARO.
Qualidade estrutural ASTM-A-283-Grau C/ASTM A-36 de alta resistência à corrosão e de qualidade estrutural, a qual garante a sua carga, pressão, altura, e momento fletor. Soldas internas e externas, executadas por profissionais qualificados, alta resistência à fundição e penetração nas chapas de acordo com a norma (ASME - Section IX-Boiler and pressure vessel code) para procedimentos de soldagem.

REVESTIMENTO, PINTURA INTERNA E EXTERNA:

Jateamento interno e externo, com granalha de aço, padrão SA3 - Metal Branco.

Pintura Interna Dupla:

Aplicação de duas demãos epóxi poliamida anticorrosivo alquidico, de alta resistência química e mecânica conforme a NBR 7831. Espessura de 300 micrometros cada, com 70% sólidos por volume. Esta aplicação de epóxi atende a norma norte americana 175.300/FDA (FOOD AND DRUG ADMINISTRACION REGULATION), e a resolução 45/77 do "INSTITUTO ADOLFO LUTZ" e resolução 105/99 da Agência Nacional de Vigilância Sanitária para alimentos aquosos não ácidos a temperatura ambiente.

Pintura Externa Dupla:

Aplicação de primer - Anticorrosivo alquídico numa espessura de 120 micrometros na cor vermelha.
Aplicação de esmalte sintético alquidico industrial em aspecto brilhante na cor branca de acordo com NBR 7833 e Norma PETROBRÁS N-2492-B.

FUNDAÇÕES:

A empresa fabricante fornecerá desenho Ilustrativo de locação da base civil.

GARANTIA DE FÁBRICA:

Garantia de 05 anos contra defeitos de fabricação, e Garantia de 02 anos contra defeitos de pintura.

INCLUSOS NO FORNECIMENTO DA PASSAFARO:

Todos os materiais para a construção mecânica do reservatório.
ART - Anotação de responsabilidade técnica de fabricação, e montagem do equipamento.
