Reservatório Fundo Apoiado - Montagem no Local - In Loco

REFERÊNCIA NO MERCADO

A Passafaro em reconhecimento a qualidade de seus produtos e melhoria contínua de seus processos tem se tornado referência no mercado de Reservatórios de Água Modelo Taça Coluna Seca a nível nacional. Sempre respeitando as normas de qualidade com atendimento especial a todos nossos clientes.

MONTADO E SOLDADO EM CAMPO

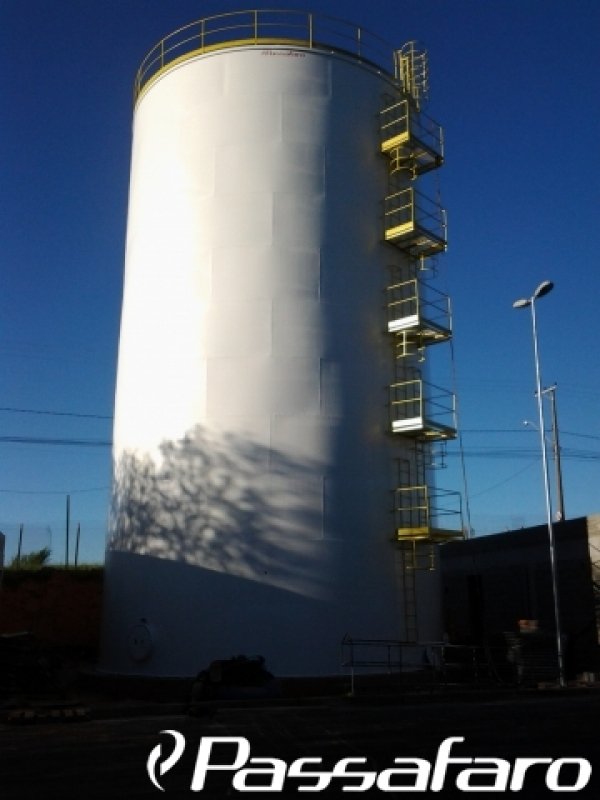

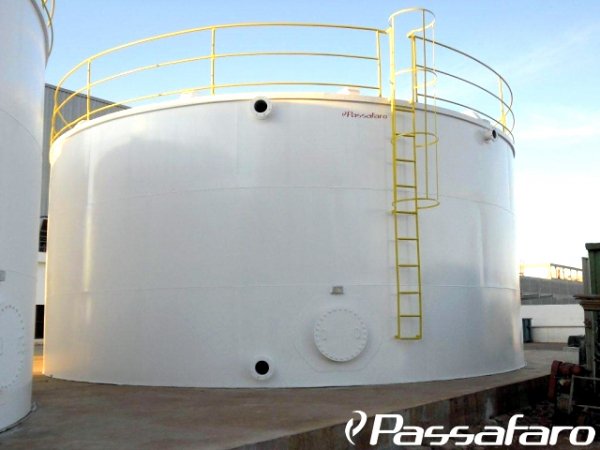

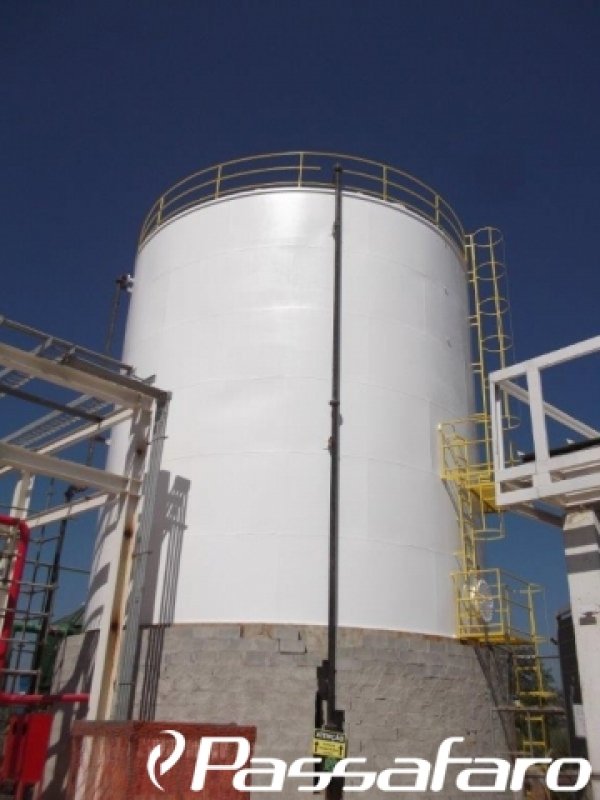

Reservatório Aéreo Vertical com fundo apoiado de 100.000 a 5.000.000 Litros

Equipamento projetado e construído em aço carbono, conforme projeto e especificações baseados em normas brasileiras.
Dados do Projeto:
Normas NBR 7821 (ABNT)
Pressão do Projeto ATM
Temperatura do Projeto AMB
Densidade do Liquido 1.0
Velocidade do Vento Conforme ABNT NBR 6123.
Desenvolvido nas capacidades de 100.000 a 5.000.000 Litros, com diâmetro acima de 4,00 metros, executada no local mediante a visita técnica comercial da Passafaro.

MATÉRIA PRIMA EMPREGADA NA FABRICAÇÃO DO TANQUE E SEUS ACESSÓRIOS.

Costado, fundo, teto, divisórias, acessórios, construído em aço carbono ASTM A36.
Conexão soldável conforme ASTM A 865 ou ASME B 16.5.
Parafusos e prisioneiros conforme ASTM 307 grau B; porcas conforme ASTM A 563 grau B, arruelas em aço carbono, todos galvanizados conforme ASTM B 633 Tipo II SC-3, aspecto brilhante bicromatizados;
Vedações da boca de visita em borracha nitrílica, conforme ASTM D 2000, com espessura de 3,0 mm;
Tampa da boca de visita e respectivos acessórios em aço carbono ASTM A 36 ou ASTM A 283 graus C e D.
Os consumíveis de soldagem atendem as normas AWS A 5.18 (MIG/MAG), AWS A 5.1 (ELETRODO).

REVESTIMENTO EXTERNO (PINTURA):

Revestimento especifico para agua potável, PH Neutro.
Tratamento de superfície externa através de jateamento com granalha de aço padrão SA 2,5 da norma NBR 7348 – e norma ISO 8501-1 (SIS 05 59 00 -67).
Pintura externa dupla:
(Costado/Teto reservatório).
Aplicação de 02 camadas de 35 micrometros cada (filme seco), totalizando 70 micrometros de acabamento de alta espessura branco conforme a NBR 7833, com mais de 50% de sólidos por volume.
(Fundo reservatório)
Aplicação de duas demãos com 120 micrometros (filme seco), totalizando 240 de epóxi alcatrão de hulha, alta espessura, conforme a NBR 7829, com mais de 60% de sólidos por volume.
Plano de pintura especifico para o produto reservado. Demais métodos de aplicação, cores e especificações de tinta deverão ser comunicados com antecedência ao fechamento do pedido e entregue á Passafaro para aprovação.

ACESSÓRIOS:

Diamentro do tanque até 7500 mm.
01 - Escada externa marinheira com guarda corpo.
01 - Escada interna marinheira sem guarda corpo.
01 - Guarda corpo de proteção em todo o perímetro do teto, com altura de 1.200 mm de acordo com NR12
01 - Boca de visita no costado inferior diâmetro de 508 mm.
01 - Boca de visita no teto diâmetro de 508 mm.
01 - Dreno de fundo.
01 - Porta de limpeza.

Diamentro do tanque de 7500 mm ate 27.000 mm

01 - Escada externa marinheira com guarda corpo.
01 - Escada interna marinheira sem guarda corpo.
01 - Guarda corpo de proteção em todo o perímetro do teto, com altura de 1.200 mm de acordo com NR12.
02 - Boca de visita no costado inferior diâmetro de 610 mm.
02 - Boca de visita no teto diâmetro de 508 mm.
01 - Dreno de fundo.
01 - Porta de limpeza.

ESCOPO DA CONTRATADA.

-Processamento (corte, pré-montagem, revestimento primário interno e externo) na unidade fabril de Maringá - Paraná, transportado até o local da obra por via terrestre, marítima ou aérea.
-Recebimento dos materiais em campo, descarga e acondicionamento no canteiro de obras.
-Construção, montagem, soldagem interna e externa, e seus acessórios.
-Pintura interna e externa de acabamento no local da obra.
-Toda a mão de obra direta e indireta envolvida na execução dos trabalhos está contemplada no escopo da contratada.
-Todos os profissionais contratados estão cobertos por seguro de vida em grupo, além dos procedimentos legais de SMS e administração pessoal.
-Todos os profissionais envolvidos na execução dos serviços, terão suas despesas de locomoção, acomodação e alimentação suportadas pela contratada.
-Considera-se infra-estrutura de almoxarifado através de containers ao lado da base civil, por conta da contratada.
-Desenho ilustrativo de locação sobre a base civil para posicionamento / acompanhamento juntamente com Engenheiro Civil contratado pelo cliente.
-Soldas internas e externas, executadas por profissionais qualificados em soldagem conforme E.P.S (especificação de procedimento de soldagem), e treinados para execução de solda conforme norma AWS D1.1, em soldas por processo MIG/MAG e solda elétrica continua, com eletrodo revestido de classificação AWS: E-6010 e 6013 de alta resistência e penetração nas chapas.

ESCOPO DA CONTRATANTE (cliente).

-Confecção/preparação ou adaptação da base civil, assumindo total responsabilidade civil sobre o projeto e a execução da mesma.
-Local limpo, livre, e desimpedido para a mobilização execução dos serviços.
-Água e bombeamento para ensaio hidrostático.
-Água potável para o consumo humano.
-Energia elétrica 220/380 em torno de 70 KWA a uma distancia máxima permitida de 20 metros, próximo base civil.
-Fornecimento de projeto hidráulico.
-Instalações de bombas, filtros, suportes de tubulações, tubulações entradas, saídas, retornos, extravasores, acessórios de automações, misturadores, válvulas instalações elétricas, medidores de nivel, ensaios não destrutivos, ou de outros itens não descriminados deverá ser comunicado a Passafaro. Caso seja necessária a Passafaro realizara proposta comercial de complementação.

DOCUMENTOS FORNECIDOS DA PASSAFARO:

ART - Anotação de Responsabilidade Técnica de projeto, fabricação e montagem.
Manual de manuseio e termo de garantia.

GARANTIA:

05 anos contra defeitos estruturais devido a erro de fabricação ou projeto e 02 anos contra defeitos de revestimento interno e externo. Garantia sujeitas as condições gerais de uso e manuseio do produto reservado descriminado no termo de garantia.
